Das Batterie-Tauchbecken ist ein Gerät zum Testen von Batterien. Sollte eine Batterie Feuer fangen, kann sie durch Absenken in ein Wasserbecken gelöscht werden.
Ein Edelstahlbecken fasst 300 Liter Wasser. Darüber befindet sich ein Edelstahlrost (1,0 x 0,6 m), der über einen Pneumatikzylinder und ein Führungssystem in der oberen Position gehalten wird. Die zu testende Batterie wird am Stahlrost befestigt, und die Tests werden durchgeführt. Gerät die Batterie in Brand, kann ein Notfalltaster betätigt werden, der die Luft aus dem Pneumatikzylinder ablässt. Der Stahlrost samt der daran befestigten Batterie sinkt daraufhin in das Wasser ab.
Neben der Betätigung des Notfalltasters kann die Luft auch durch Fernabschaltung der 24-V-Gleichstromversorgung des Ventils abgelassen werden. Auf diese Weise wird die Luft auch bei einem Ausfall der 24-V-Versorgung automatisch abgelassen, sodass der Stahlrost mit der Batterie ins Wasser sinkt.
Ein Sicherheitshebel kann die Bewegung des Stahlrosts in der oberen Position blockieren, während die Batterie für die Tests vorbereitet wird. Dadurch wird verhindert, dass der Stahlrost und die Batterie versehentlich ins Wasser fallen.
Auf Anfrage sind auch andere Abmessungen realisierbar.
The battery submersion unit is a device used for testing batteries and, if they catch fire, extinguishing them by dropping them into a basin of water.

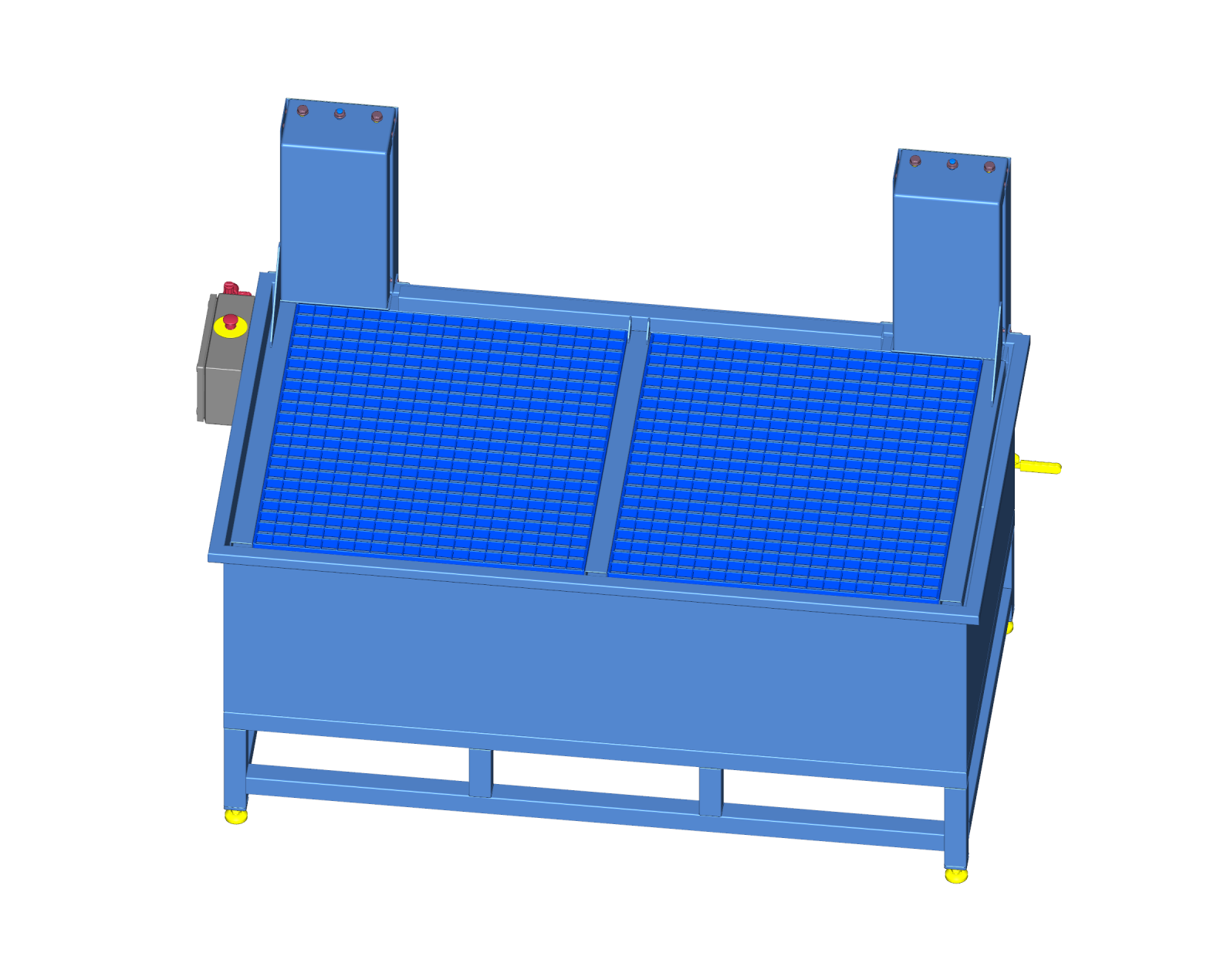

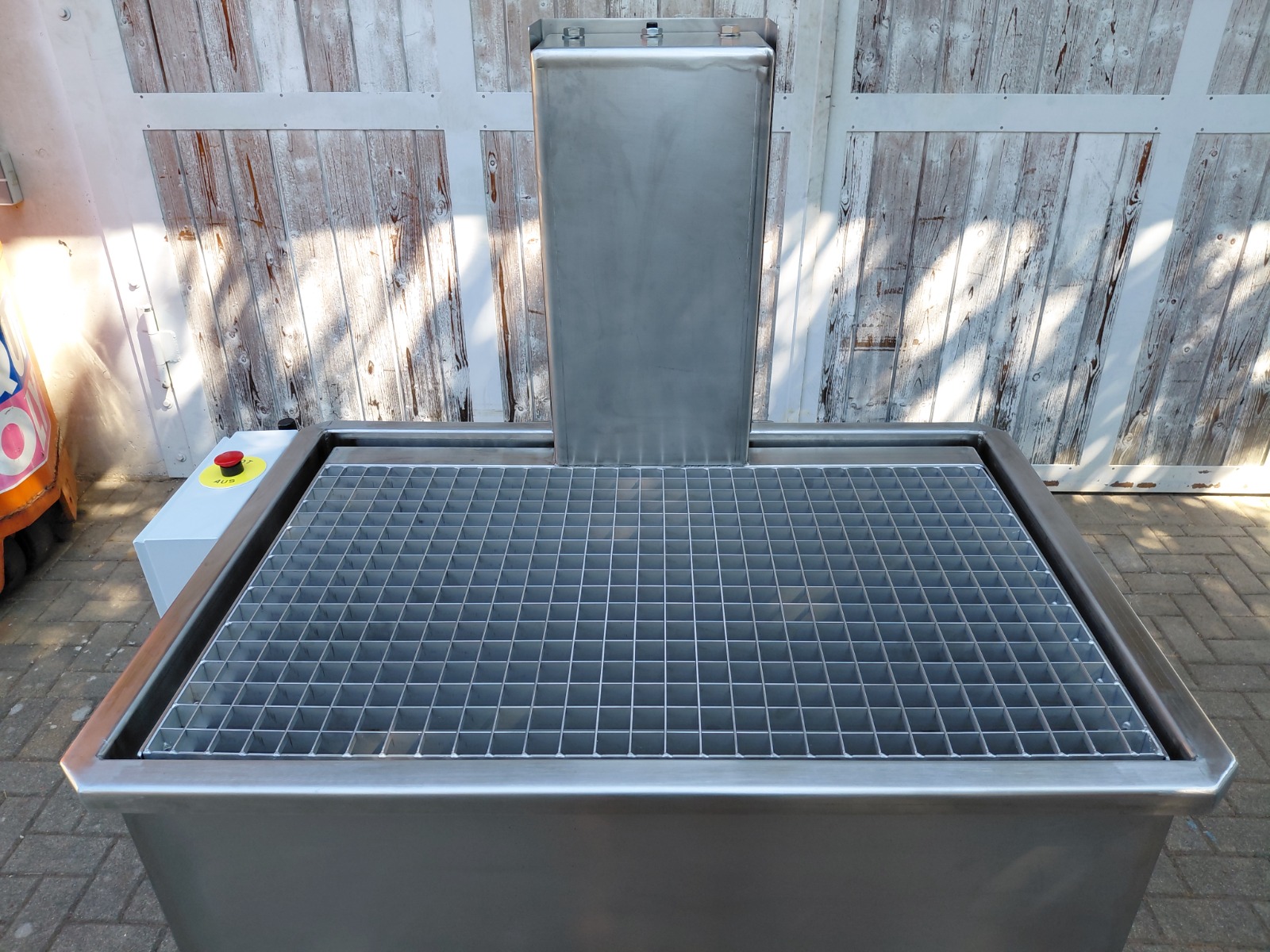

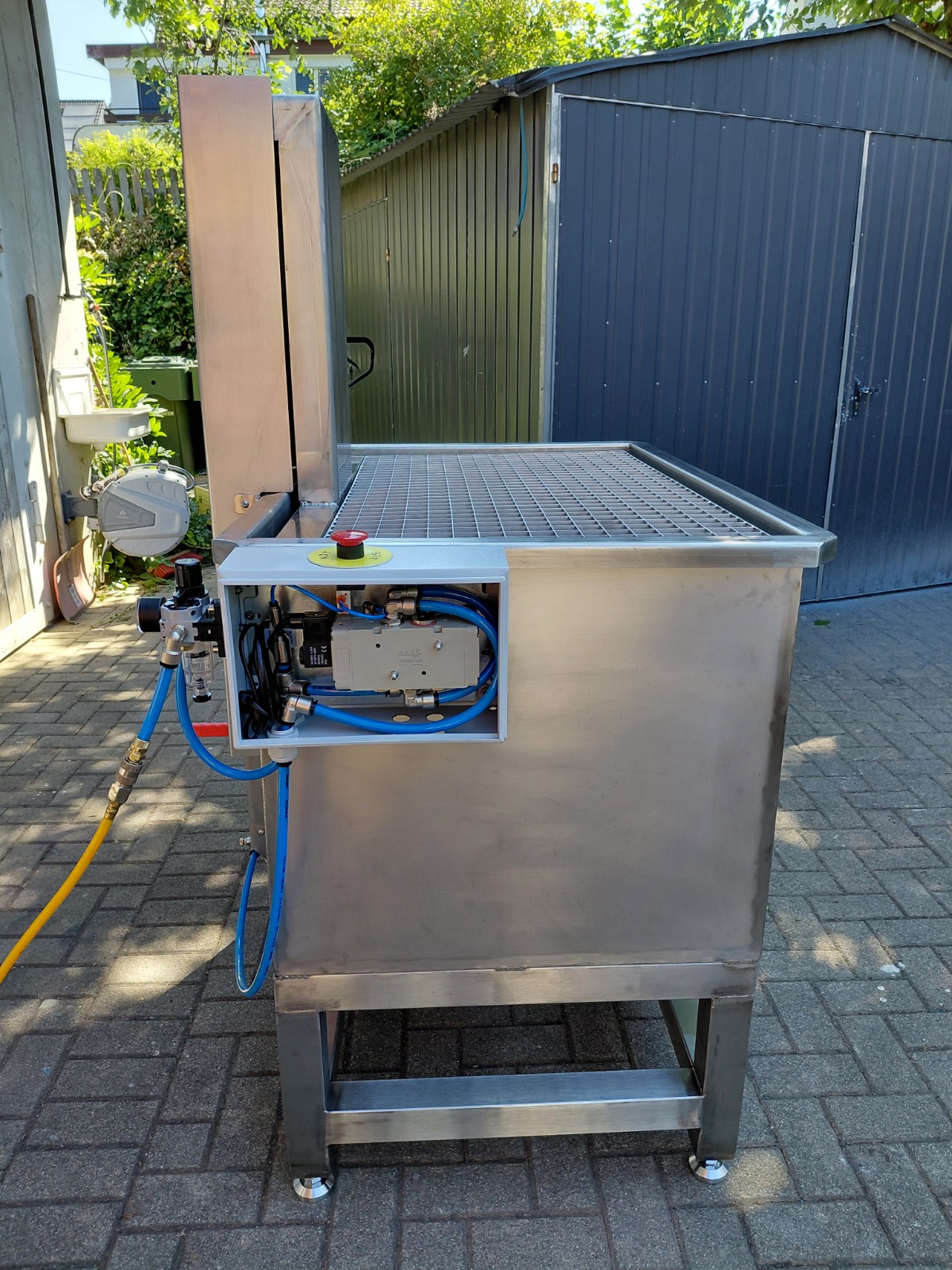

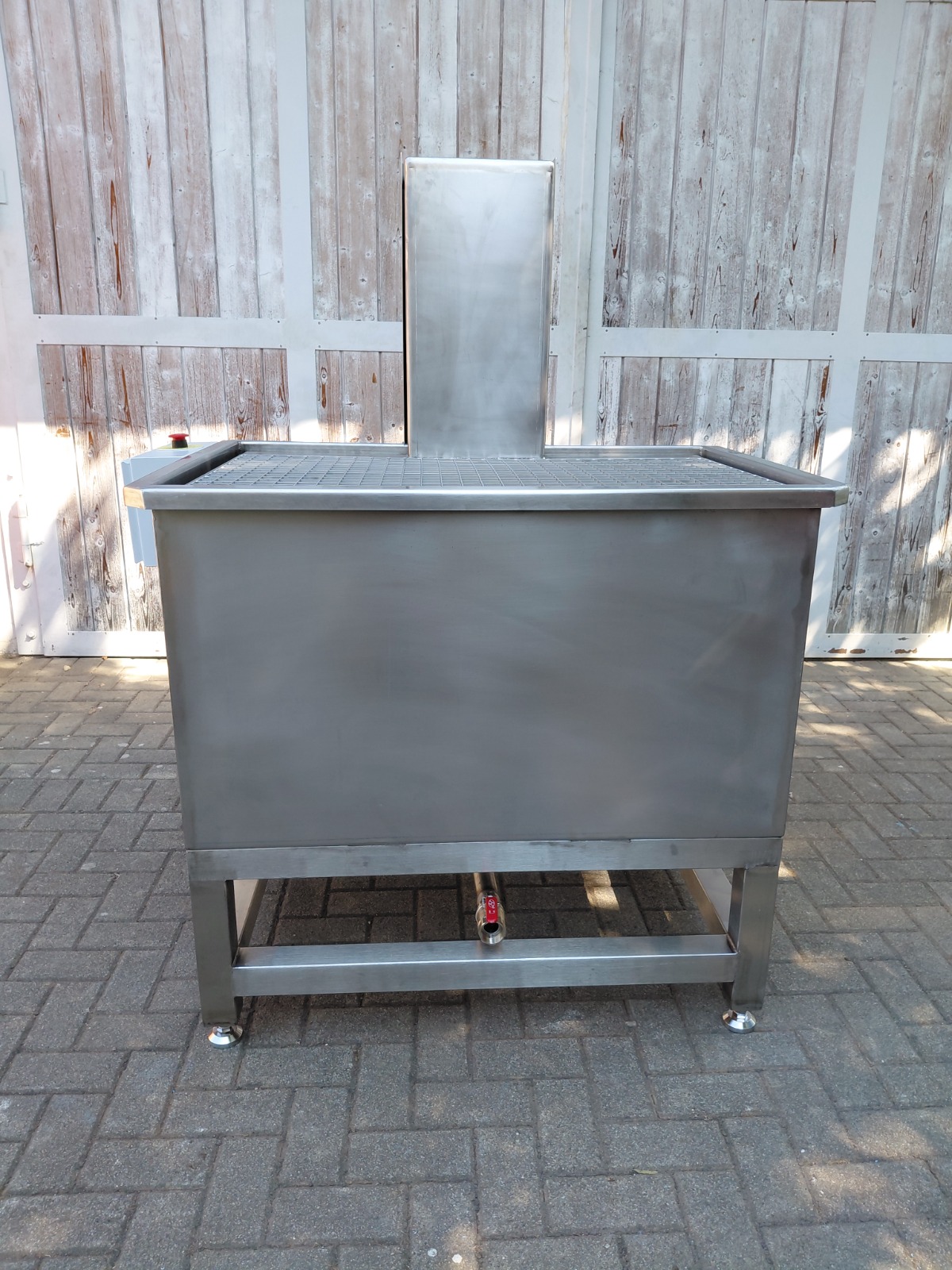

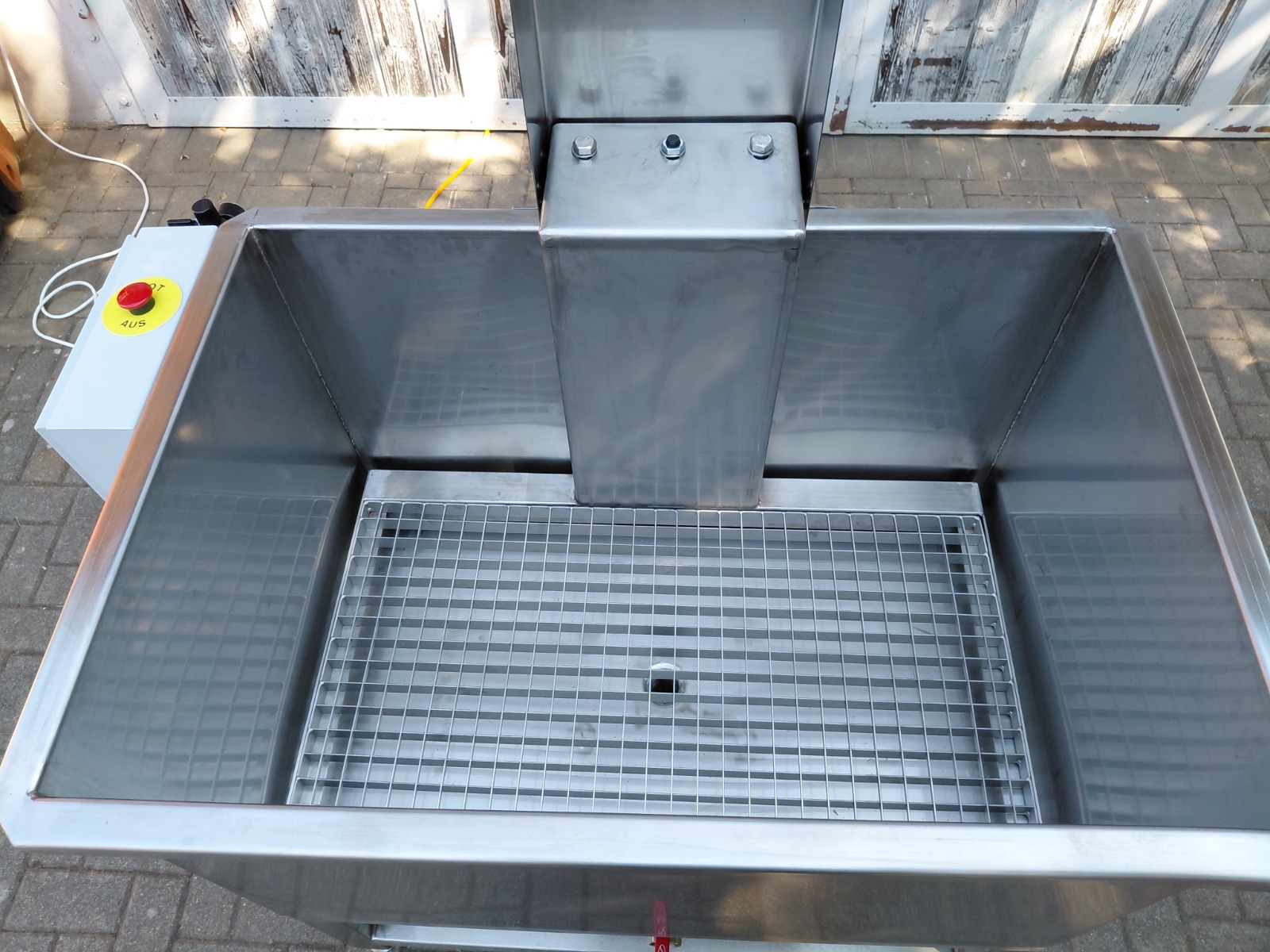

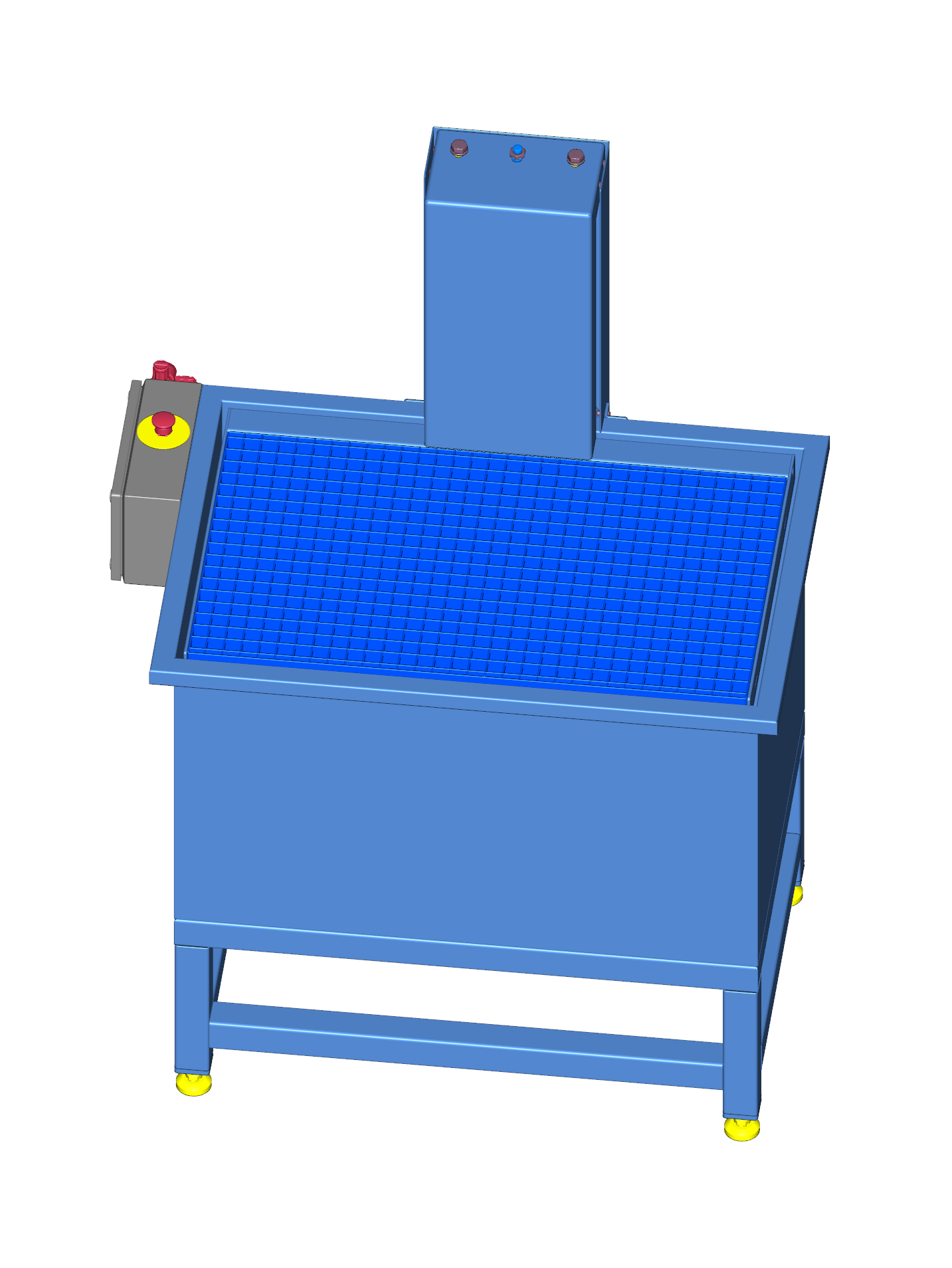

A basin made of stainless steel contains 300 liters of water. Above it a droppable stainless steel grate of 1,0 x 0,6 m is kept up by a pneumatic cylinder and guide system. The battery to be tested is attached to the steel grate and the tests are performed.

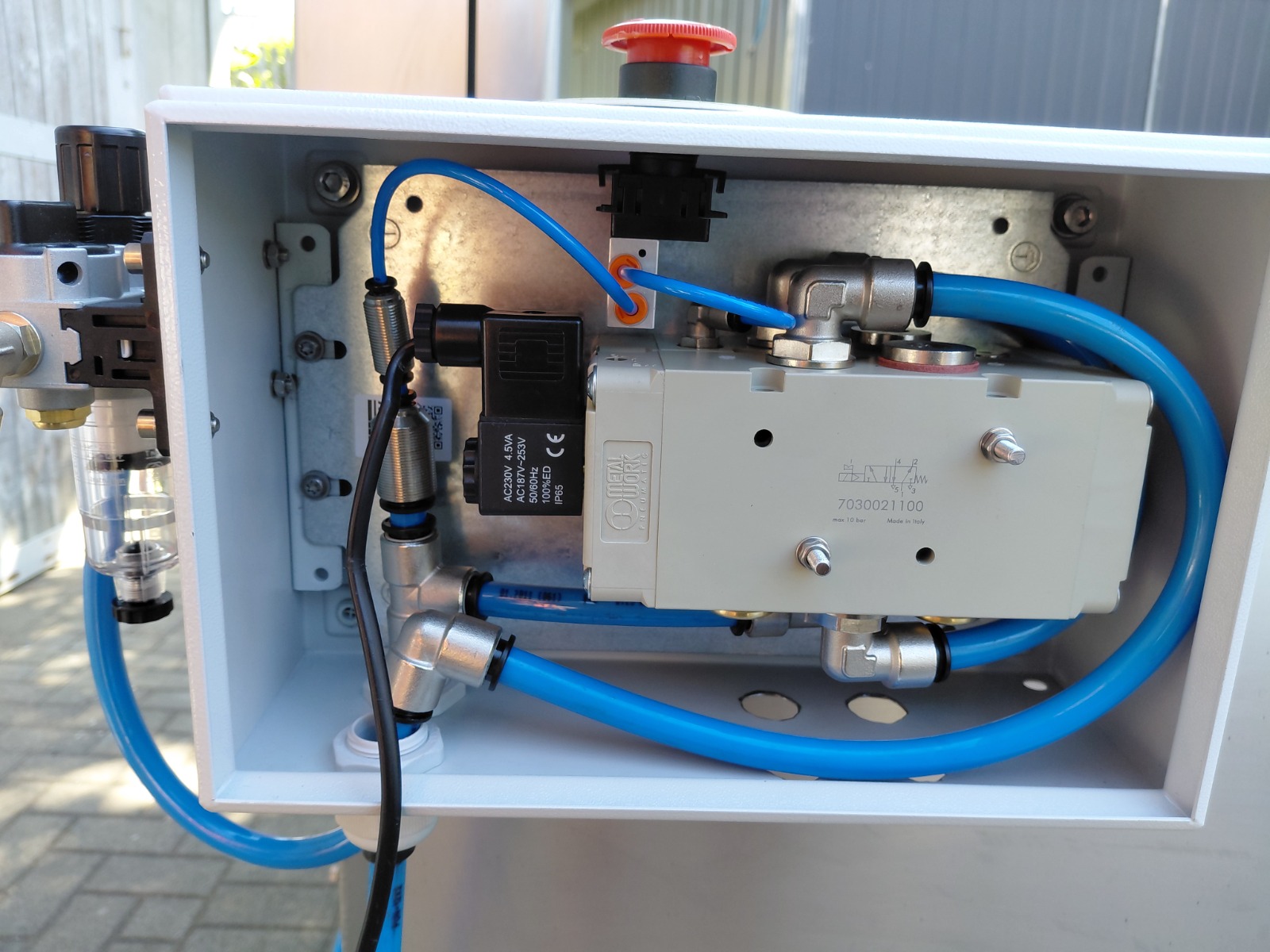

If the battery catches fire the emergency button can be pressed which releases the air of the pneumatic cylinder. The steel grate with the attached battery is then dropped into the water.
In addition to the emergency button the air can also be released by switching of the 24V DC supply of the valve remotely. Thus also in case of a power outage of the 24V supply the air is released automatically and the steel grate with the attached battery is dropped into the water.
A safety lever can block the movement of the steel grate in upper position when preparing the battery for the tests. Thus the steel grate and battery can’t be dropped into the water accidentally.
