Prüfanlage für EC-Motoren |
| Veröffentlicht von Manuel Ohnemus (manuel) am 29.03.2011 |
| kb-ohnemus.de Blog >> Projekte |

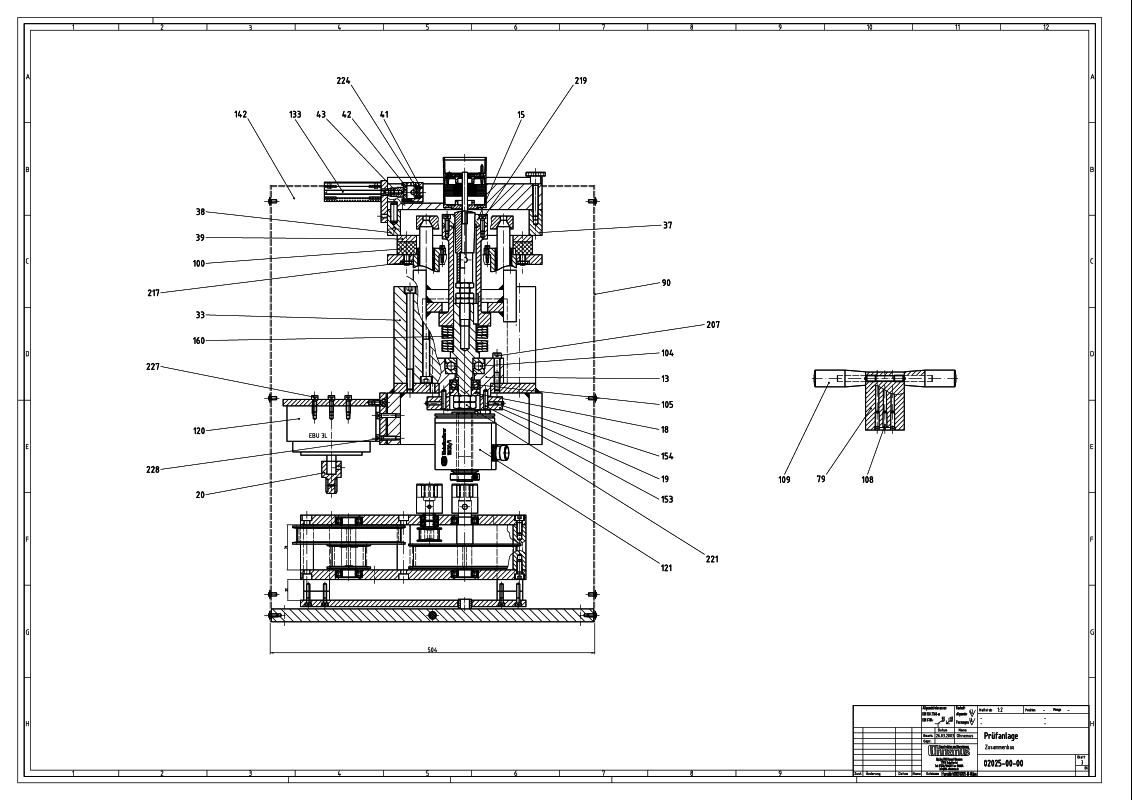

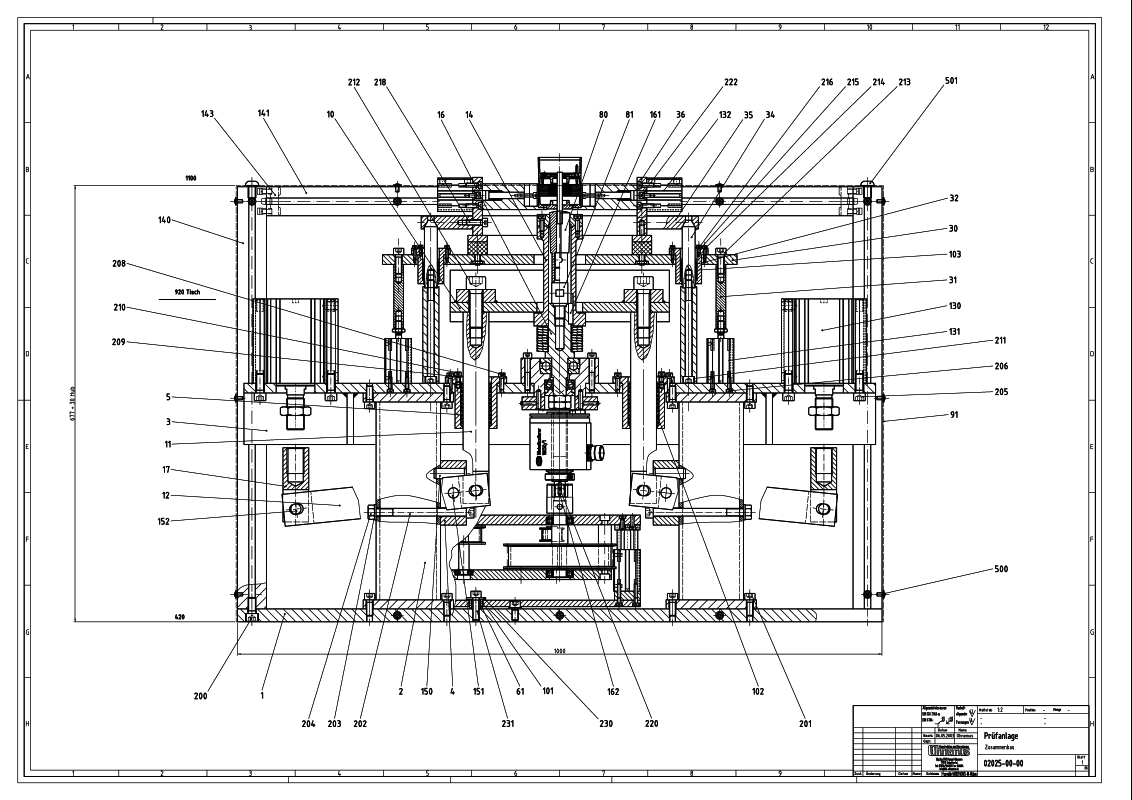

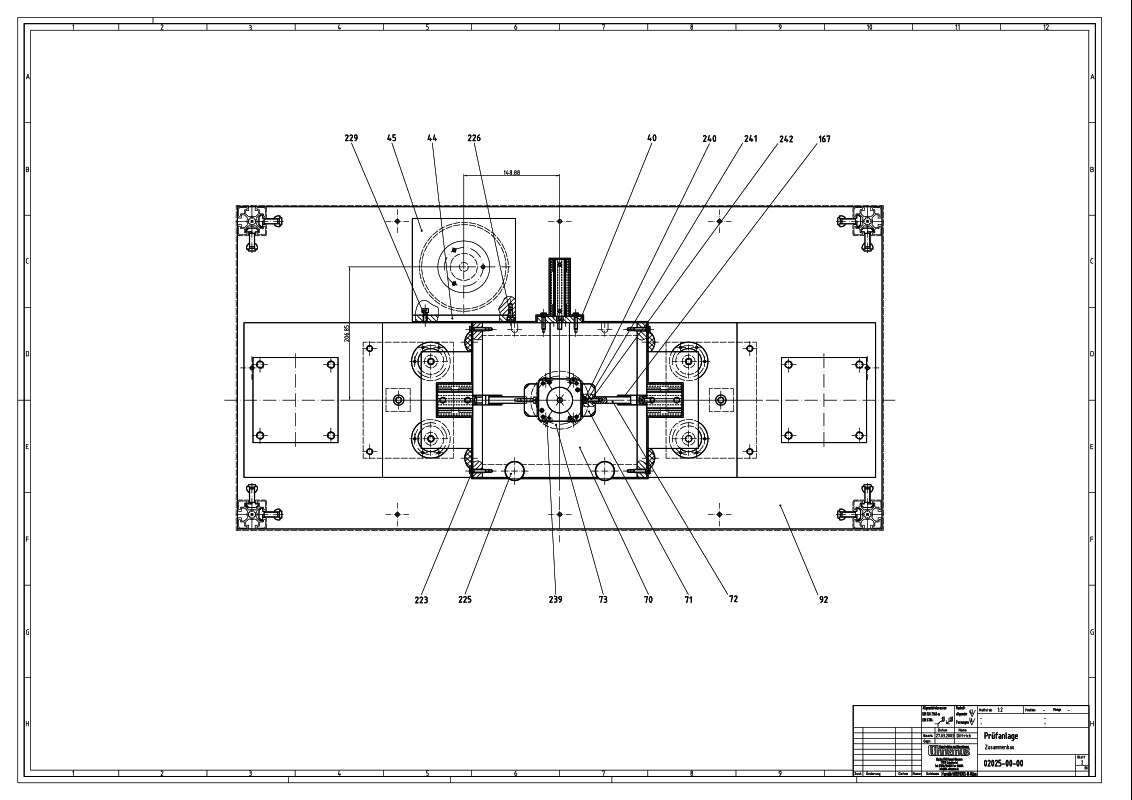

Anlage zur Serienprüfung von EC-Motoren verschiedener Baugrößen.
- Aufnehmen und Spannen des Motors in Wechselaufnahmen.
- Drehzahlprüfung in angehobener Stellung.
- Absenken des Motors.
- Automatisches Verbinden der Motorwelle mit der Prüfanlage über pneumatisches Spannzangensystem.
- Prüfung des Winkelgebers des Motors durch Vergleich mit dem Drehwinkelgeber der Prüfanlage.
- Drehmoment- und Leistungsprüfung durch Hysteresebremse.

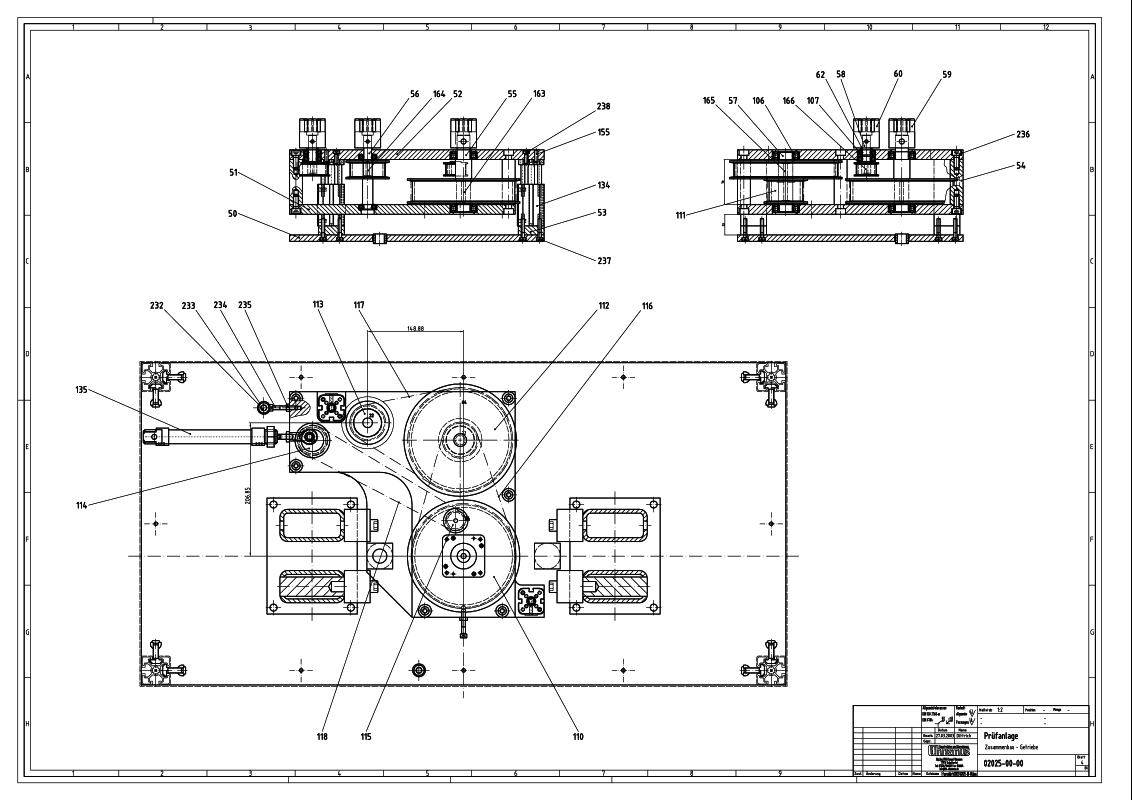

- über Zahnriemengetriebe umschaltbarer Wirkungsbereich der Bremse (0,5 - 35Nm) für Motoren mit und ohne Getriebe.
- Überwachung und Auswertung über PC.
